Máy phân loại bột dòng xoáy có độ phân tán cao

Ưu điểm sản phẩm

1. Nó sử dụng khả năng phân tách hai giai đoạn và phân tán ba giai đoạn, mang lại độ chính xác phân loại cao và hiệu quả phân loại cao hơn 20-30% so với các bộ phân loại O-SEPA truyền thống.
2. Cấu trúc hợp lý của nó cho phép có sự thay đổi lớn về thể tích không khí phân loại, sản lượng và tốc độ cấp liệu mà không ảnh hưởng đến hiệu quả phân loại, dẫn đến hiệu suất phân loại rất ổn định.
3. Nguyên tắc phân loại ổn định của nó kết hợp nhiều nguyên tắc phân loại và sử dụng phân tích khí động học để tối ưu hóa toàn bộ trường dòng chảy, giảm đáng kể lực cản của thiết bị, đạt hiệu quả phân loại cao và giảm đáng kể mức tiêu thụ năng lượng. Rôto phân loại được trang bị bộ chỉnh lưu dòng điện xoáy được cấp bằng sáng chế, đảm bảo sai số tương đối dưới 5% trong trường luồng khí.
4. Bộ phân loại sử dụng khả năng điều chỉnh tốc độ vô cấp, cho phép điều chỉnh độ mịn thuận tiện và độ nhạy đáng tin cậy.
5. Thiết kế mới của phốt ổ trục phía dưới trục chính giúp loại bỏ hiệu quả các vấn đề như bụi xâm nhập và rò rỉ dầu bôi trơn, kéo dài tuổi thọ của bộ phân loại một cách hiệu quả.

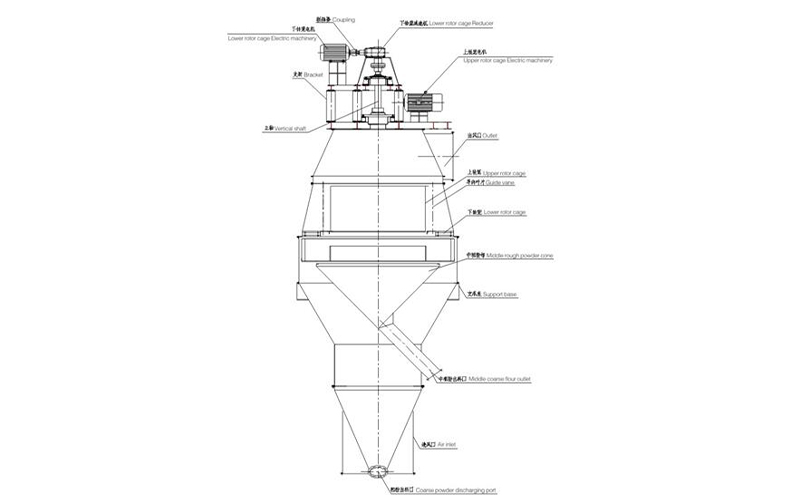

Nguyên tắc làm việc

Nguyên liệu ra khỏi máy nghiền được cấp qua thang máy qua hai cửa vào bên. Máy rải quay phân phối đều vật liệu theo luồng không khí tăng lên giữa vỏ và máy rải, nơi vật liệu trải qua quá trình phân loại ban đầu. Các chất kết tụ không phân tán và các hạt lớn rơi vào thiết bị làm sạch. Luồng khí sơ cấp và thứ cấp đi qua thiết bị làm sạch sẽ làm sạch thêm vật liệu bên dưới máy rải, cho phép các hạt lớn chìm vào nón thu bột thô. Vật liệu còn lại, cùng với luồng không khí tăng lên, quay trở lại luồng không khí giữa vỏ và bộ rải.

Khí chứa đầy bụi được dẫn hướng bởi các cánh dẫn hướng vào vùng phân tách chính giữa lồng quay và các cánh dẫn hướng. Nguyên lý phân tách đạt được hiệu quả phân tách bằng cách cân bằng giữa lực ly tâm và lực cản không khí (lực Stokes). Khi rôto lồng, bao gồm các cánh thẳng đứng, quay, chênh lệch áp suất giữa bên trong và bên ngoài rôto duy trì một giá trị không đổi trên toàn bộ vùng phân tách, đảm bảo luồng không khí ổn định và đồng đều và tạo điều kiện tối ưu để phân tách chính xác. Mỗi hạt nhận được nhiều cơ hội để tách từ trên xuống dưới. Bằng cách điều chỉnh tốc độ rôto, các hạt đạt kích thước cắt sẽ đi vào khoang rôto. Sau đó, chúng được luồng không khí mang đi qua cửa thoát phía trên và được thu vào túi lọc, nơi chúng sau đó được vận chuyển đến thành phẩm. Các hạt lớn hơn kích thước cắt đi vào nón bột thô vừa qua khe hở giữa rôto và mặt bích trên của nón bột thô vừa, và được đưa vào máng bột thô thông qua thiết bị hóa lỏng và quay trở lại đầu mài.

Thông số kỹ thuật
