Máy phân loại bột cát và sỏi nhân tạo

Ưu điểm sản phẩm

1. Nguyên tắc phân loại ổn định: Sản phẩm có nhiều hệ thống phân loại. Trường dòng vật liệu được tối ưu hóa bằng cách sử dụng phân tích khí động học dựa trên đặc tính của cát và sỏi. Điều này làm giảm đáng kể lực cản vận hành, cải thiện hiệu quả phân loại và giảm đáng kể mức tiêu thụ năng lượng. Quá trình này vượt qua quá trình phân loại cát và sỏi được rửa bằng nước truyền thống.
2. Vùng khuấy trộn và phân loại hình chữ V có cấu trúc đơn giản và yêu cầu vật tư tiêu hao tối thiểu. Việc không sử dụng máy khuấy điện giúp giảm thiểu sự sụt giảm áp suất, giúp máy hoạt động ổn định và tiêu thụ điện năng thấp.
3. Độ chính xác phân loại cao: Luồng khí bên trong bộ chỉnh lưu tăng lên so với rôto, không quay. Vật liệu được làm sạch nhiều lần trong vùng phân loại, mang lại độ chính xác phân loại cao.
4. Vận hành dễ dàng: Rôto lồng sóc sử dụng cơ chế điều chỉnh tốc độ vô cấp có tần số thay đổi. Điều này mang lại phạm vi điều chỉnh rộng, vận hành thuận tiện và độ nhạy đáng tin cậy.
5. Hiệu quả phân loại cao: Vùng khuấy và phân loại hình chữ V có nhiều lớp tấm khuấy và phân loại, liên tục khuấy và thổi bay vật liệu, đảm bảo hầu như không có bột mịn trong bột thô thải ra. Tại cổng xả của bột trung bình trong vùng lắng và phân loại, luồng không khí sẽ loại bỏ bột mịn khỏi vật liệu trung gian, làm giảm đáng kể hàm lượng bột mịn. Vùng phân loại rôto lồng sóc kết hợp các cánh dẫn hướng để phân loại chính xác và hiệu quả hơn.
6. Các bộ phận chống mài mòn giảm thiểu việc bảo trì và kéo dài tuổi thọ sử dụng. Các tấm thép chịu mài mòn nhập khẩu được sử dụng ở những khu vực dễ bị tổn thương của các bộ phận chính của máy khử bụi, giúp kéo dài tuổi thọ sử dụng của chúng một cách hiệu quả. Toàn bộ máy được cân bằng động, đảm bảo vận hành trơn tru trên toàn bộ dải tốc độ.
7. Thiết kế mới dành cho phốt vòng bi trục chính phía dưới giải quyết hiệu quả hai vấn đề chính: sự xâm nhập của bụi và rò rỉ chất bôi trơn, giúp kéo dài tuổi thọ sử dụng vòng bi một cách hiệu quả.
8. Bệ máy khử bụi sử dụng các nguyên lý giảm rung cơ học để ngăn tần số rung của nền phân cách tạo thành bội số nguyên của tần số tự nhiên của máy phân tách, giải quyết cơ bản vấn đề tồn tại lâu dài về cộng hưởng máy phân tách.
9. Bộ giảm chấn khóa liên động kép được sử dụng trong ống cát thô, ống cát thô vừa và ống cát mịn, giúp giảm đáng kể rò rỉ không khí của hệ thống và khắc phục tình trạng phát thải bụi cao trong quá trình vận hành của các máy hút bụi trước đây. 10. Hệ thống sử dụng van khí khóa kép và không khí tuần hoàn bên trong để giảm rò rỉ không khí của hệ thống một cách hiệu quả và giảm ô nhiễm bụi phát thải trong quá trình vận hành.

Nguyên tắc làm việc

Sau khi đi qua máy nghiền, máy làm cát và sàng rung, cát nhân tạo được tinh chế thành cỡ hạt 0-4,75mm. Cát này sau đó được đưa vào cổng cấp liệu của máy bằng thiết bị vận chuyển và đi vào vùng phân tán cát. Một số bộ tấm dẫn hướng và tấm va đập làm cho các hạt cát có kích thước khác nhau rơi ở tốc độ khác nhau, dẫn đến ma sát lặp đi lặp lại giữa các hạt cát. Điều này giúp loại bỏ bùn và bụi đá trên bề mặt cát, sau đó nhanh chóng bị gió cuốn đi, làm sạch cát một cách hiệu quả.

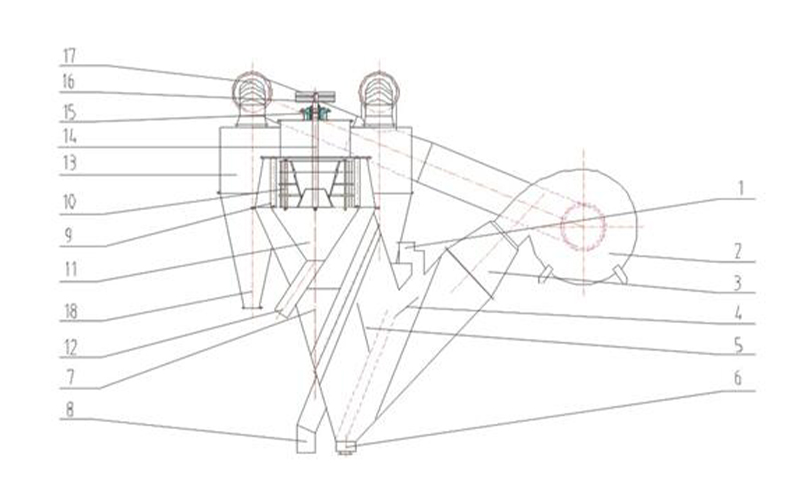

Vật liệu đi vào cửa vào 1 được phân tán và tước bỏ bằng các tấm phân tán nhiều giai đoạn 4. Không khí thổi từ bên trái giữa các tấm phân tán sẽ loại bỏ các hạt trung bình và mịn khỏi dòng nguyên liệu, và cát thô được thải ra từ cửa xả cát thô 6 ở phía dưới. Vật liệu lơ lửng trong luồng không khí được gió đưa vào vùng phân loại giữa nhiều tấm phân loại 5. Các tấm phân loại tiếp tục loại bỏ vật liệu tương đối thô khỏi vật liệu lơ lửng. Vật liệu thô sau đó trượt xuống các tấm phân loại và được gió nâng lên trở lại. Quá trình tách lặp đi lặp lại này dẫn đến bột thô được trộn vào cát thô. Vật liệu trong không khí thoát ra khỏi tấm phân loại sẽ đi vào vùng phân loại vật liệu trung bình. Trong vùng này, luồng không khí giảm tốc và lệch hướng, khiến cát trung bình lắng xuống bởi trọng lực và va chạm với tường, và được thải ra từ cửa xả cát trung bình 8. Sau đó, luồng không khí đưa vật liệu vào vùng phân loại vật liệu mịn. Ở đó, tấm dẫn hướng cong 9 gây ra sự quay, dẫn đến hiệu ứng kép của lắng đọng ly tâm và lắng đọng trọng lực. Cát mịn rơi vào nón thu cát mịn 11 bên dưới và được thải ra từ cửa xả cát mịn 12. Vật liệu dạng bột theo luồng không khí vào vùng khử bột, nơi rôto lồng 10 ném ra vật liệu thô hơn một chút (cát mịn). Cát mịn tác động lên tấm dẫn hướng cong và rơi vào nón thu cát mịn. Luồng không khí dạng bột đi vào lốc xoáy để tách khí-rắn. Bột mịn được tách ra được thải ra từ cửa thoát khí 18 và không khí tương đối sạch sẽ đi vào quạt để tái chế qua cửa thoát khí 17.

Thông số kỹ thuật
