Máy phân loại bột siêu mịn JSP

Ưu điểm sản phẩm

(1) Việc sử dụng máy phân loại bột siêu mịn dòng JSP tạo ra các điều kiện cần thiết để sản xuất các sản phẩm bột siêu mịn có trọng lượng bề mặt cao. Máy phân loại bột siêu mịn dòng JSP có độ chính xác phân loại cao hơn đối với bột siêu mịn và kích thước hạt của bột có thể được điều chỉnh tùy ý trong phạm vi 1 ~ 20μm. Phạm vi độ mịn của chế phẩm bột siêu mịn phi khoáng chất là: 650m/kg ~ 1000m/kg. Được trang bị máy nghiền bi hiệu suất cao, nhiệt độ vật liệu trong quá trình xử lý vật liệu thấp hơn 110oC và hiệu suất nghiền cao hơn.

(2) Hiệu suất phân loại của máy phân loại đạt hơn 80%. Do hiệu quả lựa chọn bột cao nên năng lực sản xuất của hệ thống phân loại được tăng lên rất nhiều. So với hệ thống nghiền và phân loại mạch hở, nó có thể tăng sản lượng lên 25% ~ 50%; mức tăng tăng khi độ mịn giảm.

(3) Tiêu thụ điện năng giảm. Mức tiêu thụ điện năng đơn vị của quá trình mài hệ thống có thể giảm 20% ~ 30% so với hệ thống mài mạch hở. (4) Khí thải sạch, tính văn minh cao, quy trình xử lý đơn giản. Hệ thống sử dụng thiết bị thu gom bột vi mô hiệu suất cao và hoạt động ở áp suất âm hoàn toàn khiến lượng bụi phát thải (trong điều kiện tiêu chuẩn) nhỏ hơn 10mg/㎡.

(5) Trường dòng phân loại được thiết kế độc đáo và bánh xe phân loại dọc có thể phân loại kích thước hạt sản phẩm, giảm ma sát giữa bột và bánh xe phân loại, đồng thời kéo dài đáng kể tuổi thọ của bánh xe phân loại.

(6) Bộ phận tiếp xúc vật liệu sử dụng thép không gỉ bằng gốm hoặc austenit để chống mài mòn và thiết kế các góc tròn giúp tránh tiêu thụ năng lượng do dòng điện xoáy gây ra. Sức cản của chất lỏng giảm và độ mài mòn giảm đi rất nhiều. Nó đáp ứng các yêu cầu của GMP.

Nguyên tắc làm việc

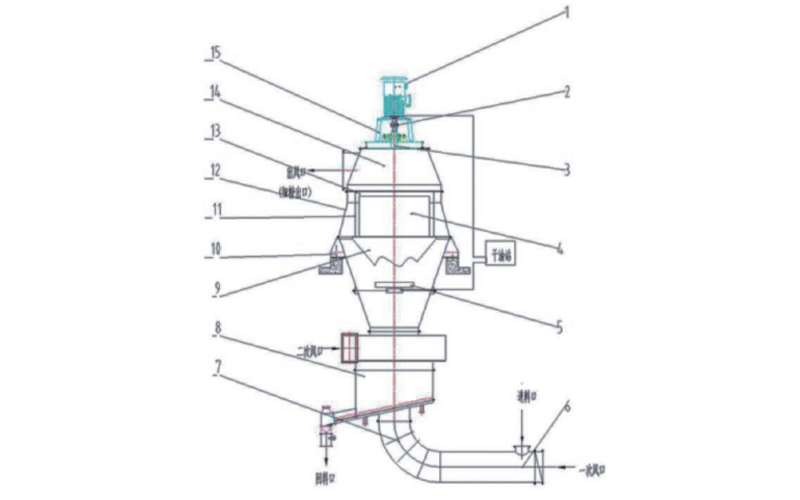

Vỏ bao gồm các hình nón trên và dưới, nắp bịt kín và phễu đựng tro. Vỏ được trang bị các tấm đỡ, cánh dẫn hướng và vòng đệm khí. Cửa kiểm tra được đặt ở hai bên và trên cùng của vỏ. Phần trên của vỏ hỗ trợ trọng lượng của động cơ, bộ giảm tốc và các giá đỡ được kết nối với trục chính của bộ phân loại.

Phần quay bao gồm rôto, khớp nối và cụm trục chính. Rôto được khóa vào trục chính, trục này quay qua bộ truyền động. Rôto là cốt lõi của bộ phân loại. Trục chính và vòng bi được lắp trên ống bọc trục chính. Vòng bi được bôi trơn bằng dầu khô và được bịt kín bằng phớt dầu khung cao su.

Vật liệu nghiền được đưa vào đầu vào của bộ phân loại, nơi nó được phân tán bởi luồng không khí sơ cấp và được vận chuyển giữa các cánh dẫn hướng và rôto. Việc phân loại xảy ra trong luồng không khí quay, chủ yếu dựa trên sự cân bằng giữa lực ly tâm và lực hướng tâm của luồng không khí quay, đạt được sự phân loại hiệu quả. Cửa hút gió thứ cấp đóng vai trò là cửa hút gió vào thiết bị phân tán không khí. Các hạt thô chảy xuống thiết bị, tại đây chúng được phân tán và tách ra bởi luồng không khí thứ cấp tại các cánh dẫn hướng. Các hạt mịn không được chọn sẽ được luồng không khí đưa lên trên và quay trở lại vùng phân tách sơ cấp. Các hạt thô tiếp theo chảy xuống đi qua phễu và được phân tách thêm bằng không khí cấp ba, loại bỏ thêm bất kỳ hạt mịn nào trộn với bột thô. Bột thô đã chọn được thải qua cửa xả bột thô. Bột mịn được thải qua tâm rôto cùng với không khí qua một đường ống cong và được thu gom vào thiết bị thu bụi dưới dạng thành phẩm.

Máy này hoạt động dưới áp suất âm và không khí tách có thể là không khí chứa bụi, không khí bên ngoài hoặc hỗn hợp cả hai. Khí sơ cấp và thứ cấp đi vào bộ phân loại từ các cửa hút gió tương ứng của chúng, tạo thành các xoáy thông qua các cánh dẫn hướng cố định ở một góc nhất định và cách tử của rôto, và không khí cấp ba được thổi vào bộ phân loại từ phần dưới của thiết bị phân tán luồng không khí.
